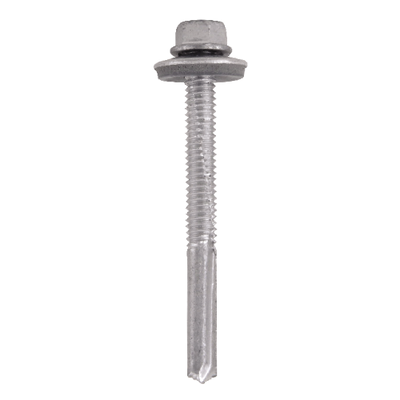

Samovrtný šroub TEX s podložkou do oceli 20 mm

Pro správný výběr samovrtného šroubu musí být známá vrtací kapacita, svěrná tloušťka a kategorie korozního prostředí.

Spotřeba šroubů

• šikmá střecha - pro hrubý odhad přibližné potřeby upevňovacích prvků jsou v průměru přibližně potřebné 2 šrouby pro upevnění a 3 šrouby pro podélné spoje na m2 šikmé střechy
• plochá střecha - pro hrubý odhad přibližné potřeby upevňovacích prvků jsou v průměru přibližně potřeba 4 šrouby na m2 ploché střech

Vrtací kapacita

Hodnota vychází z tlouštky dílů, které je nutné provrtat. Například vrtací kapacita 5 mm znamená, že vrtací špička může provrtat maximálně 5 mm tlusté díly.

Vzorec pro stanovení vrtací kapacity:

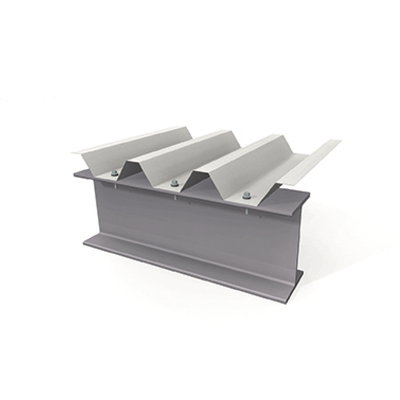

• vrtací kapacita např. trapézový plech na ocelové konstrukci: t = t¹ + t²

• vrtací kapacita např. sendvičový panel na ocelové konstrukci: t = t²

Svěrná tloušťka

Svěrná tloušťka označuje rozsah samovrtného šroubu, který může být použit pro vzájemné spojení dvou dílů. Je to také oblast šroubu, která může přenášet zatížení.

Vzorec pro stanovení svěrné tloušťky:

• svěrná tloušťka např. trapézový plech nebo sendvičový panel na ocelové konstrukci: h max = (t¹ + t²) + tloušťka upevňovaného dílu

Kategorie korozního prostředí

Při správném výběru mechanických upevňovacích prvků je nutné zohlednit korozní zatížení v zabudovaném stavu. To je nepříznivě ovlivněno mimo jiné znečišťujícími látkami v ovzduší, jako je oxid siřičitý nebo atmosféra obsahující sůl.

Pro stanovení existujícího korozního zatížení jsou atmosférické podmínky prostředí podle EN ISO 12944-2 rozděleny do šesti kategorií korozní agresivity.

• C1 - velmi nízké - vytápěné vnitřní prostory
• C2 - nízké - venkovské oblasti, nevytápěné budovy
• C3 - střední - městské a průmyslové oblasti
• C4 - vysoké - průmyslové a pobřežní oblasti
• C5I - velmi vysoké (průmysl) - průmyslové oblasti s vysokým zatížením škodlivými látkami
• C5M - velmi vysoké (přímořské oblasti) - pobřežní oblasti
